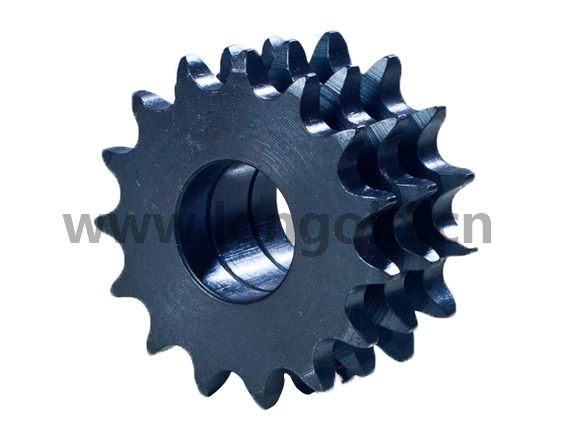

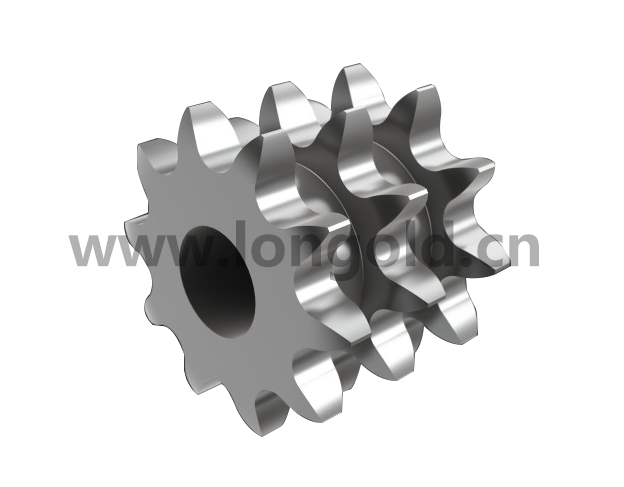

35-3三排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在發動機輸出軸上；從動鏈輪裝在摩托車驅動輪上，通過鏈條將動力傳遞給驅動輪，一般主動鏈輪比從動鏈輪要小。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。

◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 35-3鏈輪適與35（06C）三排鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

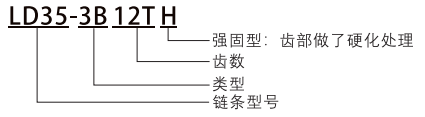

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

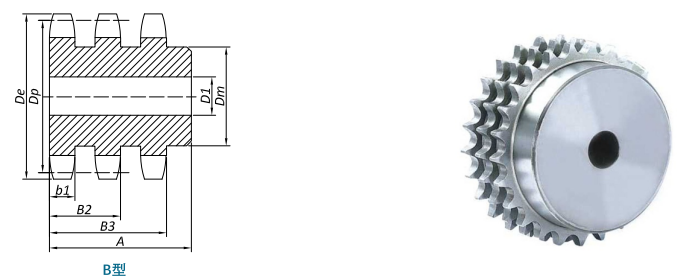

輪齒參數		mm
節距	P	9.525
滾子直徑	R	5.08
齒厚	b1	4.11
齒厚	B2	14.24
齒厚	B3	34.38

35-3 鏈條用鏈輪

齒數	規格	類型	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量
齒數			De	Dp	Min	Max.	直徑Dm	長度A	參考重量
Z			mm	mm	mm	mm	mm	mm	kg
13	LD35-3B 13T H	3B	44.45	39.80	12.70	17.46	28.18	44.45	0.23
14	LD35-3B 14T H	3B	47.50	42.80	12.70	22.23	31.75	44.45	0.28
15	LD35-3B 15T H	3B	50.55	45.81	12.70	23.81	35.72	44.45	0.35
16	LD35-3B 16T H	3B	53.59	48.82	12.70	23.81	37.31	44.45	0.37
17	LD35-3B 17T H	3B	56.64	51.84	12.70	26.99	40.48	44.45	0.47
18	LD35-3B 18T H	3B	59.69	54.85	12.70	30.16	43.66	44.45	0.55
19	LD35-3B 19T H	3B	62.74	57.87	12.70	33.34	47.63	44.45	0.64
20	LD35-3B 20T H	3B	65.79	60.89	19.05	33.34	49.21	47.63	0.68
21	LD35-3B 21T H	3B	68.83	63.91	19.05	34.93	52.39	47.63	0.78
22	LD35-3B 22T H	3B	71.88	66.93	19.05	36.51	55.56	47.63	0.89
23	LD35-3B 23T H	3B	74.93	69.95	19.05	38.10	57.15	47.63	0.96
24	LD35-3B 24T H	3B	77.98	72.97	19.05	38.10	57.15	47.63	1.03
25	LD35-3B 25T H	3B	81.03	76.00	19.05	38.10	57.15	47.63	1.10
26	LD35-3B 26T	3B	84.07	79.02	19.05	38.10	63.50	47.63	1.26
30	LD35-3B 30T	3B	96.27	91.12	19.05	44.45	63.50	47.63	1.55
36	LD35-3B 36T	3B	114.55	109.29	19.05	44.45	63.50	47.63	2.05
42	LD35-3B 42T	3B	132.84	127.46	19.05	44.45	63.50	47.63	2.67
48	LD35-3B 48T	3B	151.13	145.64	19.05	44.45	63.50	47.63	3.37
52	LD35-3B 52T	3B	163.32	157.75	19.05	44.45	63.50	47.63	3.86
60	LD35-3B 60T	3B	187.45	182.00	19.05	44.45	63.50	47.63	5.09
68	LD35-3B 68T	3B	211.84	206.24	19.05	60.33	88.90	47.63	6.98
72	LD35-3B 72T	3B	223.77	218.37	19.05	60.33	88.90	47.63	7.87
76	LD35-3B 76T	3B	235.97	230.49	19.05	60.33	88.90	47.63	8.57
84	LD35-3B 84T	3B	260.35	254.74	19.05	60.33	88.90	47.63	10.35
95	LD35-3B 95T	3B	293.62	288.08	25.40	63.50	95.25	53.98	13.30
96	LD35-3B 96T	3B	296.67	291.11	25.40	63.50	95.25	53.98	13.64
102	LD35-3B 102T	3B	314.96	309.30	25.40	63.50	95.25	53.98	15.13

注：1.規格后帶H的表示此鏈輪已做齒部硬化處理。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
