    基本型

◎ GS規格: 與DT規格相比，提高了耐腐蝕性能的不銹鋼材鏈條。

◎ SS規格: 耐腐蝕性·耐藥·耐熱·耐寒性能優異的不銹鋼材鏈條。

   進化型

◎ GSA規格: 與GS規格相比，提高了套筒~滾子間，以及銷軸~套筒間的耐磨損性能。

◎ SSA規格: 與SS規格相比，套筒～滾子間耐磨損性能提高1.5倍。

◎  節距、滾子直徑、內鏈板內幅稱為鏈條基本3尺寸。

◎  此3個尺寸都相同時,鏈條和鏈輪具有互換兼容性。

◎  大型輸送鏈的全長公差為±0.25%。

1. 銷軸   (CP)

◇  銷軸的最重要作用是連接固定外鏈節和內鏈節。

◇  與鏈板相同,在行進方向承受鏈輪張力，在垂直方向承受搬送物的反作用力。

◇  而且鏈條彎曲時,銷軸外周和套筒內周滑動摩擦，會發生磨損。

◇  銷軸作為重要的強度零部件,同時要求具有較高耐磨損性。

2. 套筒 (B)

◇  套筒雖然是在鏈條和鏈輪咬合時,承受鏈條張力的強度零部件，但主要功能為軸承零部件。

◇  套筒外周會在滾子旋轉時和滾子內面發生滑動磨損，套筒內周由于鏈條彎曲時和銷軸外面發生滑動磨損。

◇  套筒內周的磨損直接通過節距拉伸表現出來。

3. 滾子   (R-R、F-R、S-R、M-R、N-R)

◇  和套筒“間隙配合”。

◇  咬合鏈輪時進行通過滾柱滾動的功能,可緩解沖擊和齒面的磨損。

◇  而且,隨著滾子旋轉減少運行阻力。

4.   鏈板 (PLP-A、PLP-B、BLP)

◇  鏈條主要作用是在鏈條行進方向承受拉伸載荷，在垂直方向承受支撐搬運物的反作用力。

◇  鏈條彎曲時外鏈板和內鏈板發生滑動，與鏈條嚙合時，會與鏈輪齒的側面發生滑動。

◇  一般外鏈板上會有圓孔和扁圓孔。

5. T銷軸   (T-PIN)

◇  在外鏈板壓入銷軸后,以插入T銷軸、彎曲為了防止銷軸脫落。

◇  T銷軸彎曲到30°以上,或T銷軸端部彎曲到鏈板寬度以內彎曲。

6. 附件

◇  附加功能零件固定的部分。

  注意事項

* 嚴禁將附加零部件焊接組裝后的鏈條上，否則可能會由于鏈板變形而使鏈條彎曲、扭歪，或者由于高熱影響使零部件的硬度降低或產生脆性破壞。

大型輸送鏈 基礎滾子形式
R滾子	F滾子	S, M, N滾子
最基本的,具有通用性的滾子形式。    具有滾子負荷容量大，摩擦抵抗系數低的特點。	簡易防止橫移偏心。    適用于粗糙使用方法或板條輸送機。    使用K附件時,請注意安裝部分和滾子的法蘭部是否會有接觸。	可緩解鏈輪咬合時的沖擊和磨損。    S滾子型:滾子外徑比鏈板幅小。    M滾子型:滾子外徑比S滾子外徑略大。    N滾子型:滾子外徑和M滾子相同,銷軸徑比M滾子    的強度提升型。    (大于RF26200N的尺寸)

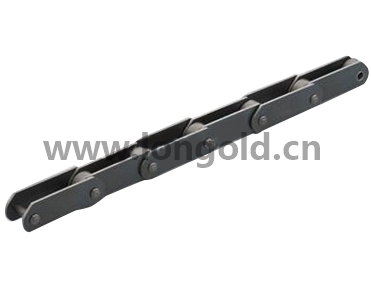

	R滾子(S滾子)型鏈條	F滾子型鏈條	帶側置滾子鏈條
輸送端
返回端

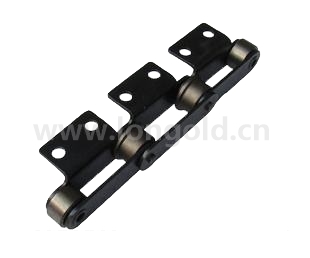

 ◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

 ◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

 A附件                                                            SA附件                                                          CA附件

 在鏈條單側上帶有螺孔的附件形式。A1:               在鏈條單側帶有螺孔垂直附件形式。SA1               安裝網狀物

 一個孔，A2：兩個孔(RS型僅有一個孔)                ：一個孔，SA2：兩個孔                                    用于無間隙的板條安裝

 [圖片: 每一個鏈節帶A1附件]                              [圖片:帶SA2附件]                                             [圖片: 帶CA2附件]

 K附件                                                            SK附件                                                           GA附件

在鏈條兩側帶有螺孔附件的形式。K1: 一               在鏈條兩側帶有螺孔垂直附件形式。SK1:               只單側鏈板有螺栓孔的形式。

個孔、K2: 兩個孔（RS型僅有一個孔）                 一個孔，SK2：兩個孔（RS型僅有一個孔）            根據螺栓孔數量依次稱為GA2，GA4

[圖片: 每一個鏈節帶K1附件]                               [圖片: 帶SK2附件]                                             [圖片: 帶GA4附件]

AA附件

在鏈條單側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)

[圖片: 帶AA3附件]

特殊附件

我們備有按客戶要求制造附件形式。

   如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。
